V tomto článku Vám přiblížíme, jak jsme budovali rozvody elektřiny a příslušenství v naší obytné dodávce MrMaster.cz. Jedná se o naši subjektivní zkušenost, neberte to prosím bezhlavě jako návod – každý krok doporučujeme konzultovat s odborníkem. Díky

Začněme pěkně z kraje. Nejdřív se podívejte, jak jsme montovali solární panel. Článek ZDE.

Jak udělat rozvody elektřiny v obytné dodávce

Dvanáct voltů, 24 voltů, 550 wattů, solární regulátor, jističe, pojistky, zásuvky, měniče, odpojovače kabely, couvací kamera, displej a solární panel… !!STOP!! Upřímně jsme to nikdy nedělali a zpočátku nám z toho šla hlava opravdu kolem.. Zde patří velký dík našemu mentorovi a učiteli, Denisky tátovi (krycí jméno Kolík) nám se vším poradil a uvedl nás do tématu.

Solární panel

Solární panel jsme namontovali hned zkraje – Článek ZDE. Vybrali jsme na bazoši 550 w, vyzvednutí bylo v Praze na Rudné ve skladu firmy zabývající se fotovoltaickými elektrárnami. Obchodní zástupce, mladý a nadějný pan Štěpán J. byl ochotný a pomohl mi solární panel naložit, odvezl jsem ho Mazdou 6 a bylo to vážně tip-ťop. Haha.. Platba hotově kolem 4.500 Kč.

Solární kabel jsme použili tenhle – 6mm2, odkaz zde.

Solární regulátor – pro obytné dodávky a karavany

Kabel, co vede ze soláru je potřeba připojit nejdříve na solar controller, česky solární regulátor. Vybrali jsme tenhle odkaz zde.

Baterie pro obytné dodávky

Zvolili jsme baterii z Auto Kelly Starline 140 Ah – odkaz zde. ZAtím testujeme, po 2 měsících se zdá býti vše ok.

Baterie se dobíjí ze solárního panelu, ale i z alternátoru za jízdy.

Monitorování stavu baterie v obytné dodávce

Na Aliexpressu se dají pořídit všelijaké měřiče, displeje atp, my jsme pro zjednodušení zvolili přepočet stavu baterie z napětí. Na internetu najdete různé tabulky, a vztah V a % se může lehce lišit, ve směs to ale funguje parádně. 🙂

Na obrázku 13,5 V, takže 100% baterie.

Propojení baterií – použili jsme cyrix ?

Cyrix jsme nepoužili podle našeho mentora Kolíka, je to málo muziky za hodně peněz. Pokud nevíte, co je cyrix, tak je to jakoby zpětná klapka, která použít elektřinu z alternátoru do campingové baterie, ale nedovolí, aby Vám kempingová baterie vysála startovací baterii.

Alternativou je baterky propojit „natvrdo“ a instalovat jednoduchý odpojovač. Co jsem zvládl sám.

Odpojovač jsem instaloval do kabiny vedle ruční brzdy, za jízdy tedy mohu vesele dobíjet. Pokud stojím na místě, stačí na cca 10 min nastartovat a stav baterie se zvedne o několik desítek procent. 🙂

Vstupní zásuvka 13 CEE17 – campingová přípojka 220V

Hned po solárním panelu jsme se pustili do campingové přípojky. Jak fungují přípojky v campech se dozvíte TADY. V praxi máme v autě extra samostatnou zásuvku která běží přímo ze sítě – přes přípojku. Lze napojit i na dobíjení baterie. Odkaz na zásuvku tady. – SvetKaravanu.cz

Couvací kamera

Zvolili jsme kameru pro TIR, cena kolem 1 000 Kč, je to tenhle typ odkaz zde. Údajně se spínač kamery zapojuje do čipu v převodovce, my jsme ale použili starou českou fintu a napojili jej na couvací světla. Po pár hodinách práce jsme zapojili kameru. Přenos obrazu se však nekonal – až další den jsme zjistili že jsme otočili fáze v tenkém dvojlinkovém kabelu, kabel se hřál a kamera nepřenášela obraz. Nakonec jsme vše vyřešili.

Rozvody

Kabely, kabely a další kabely.. Uchyceno na montážní pěnu, aby to neplandalo a nebouchalo.

Světla

Světla jedou na 12V a máme přes pětkový vypínač instalované 2 světelné lišty.

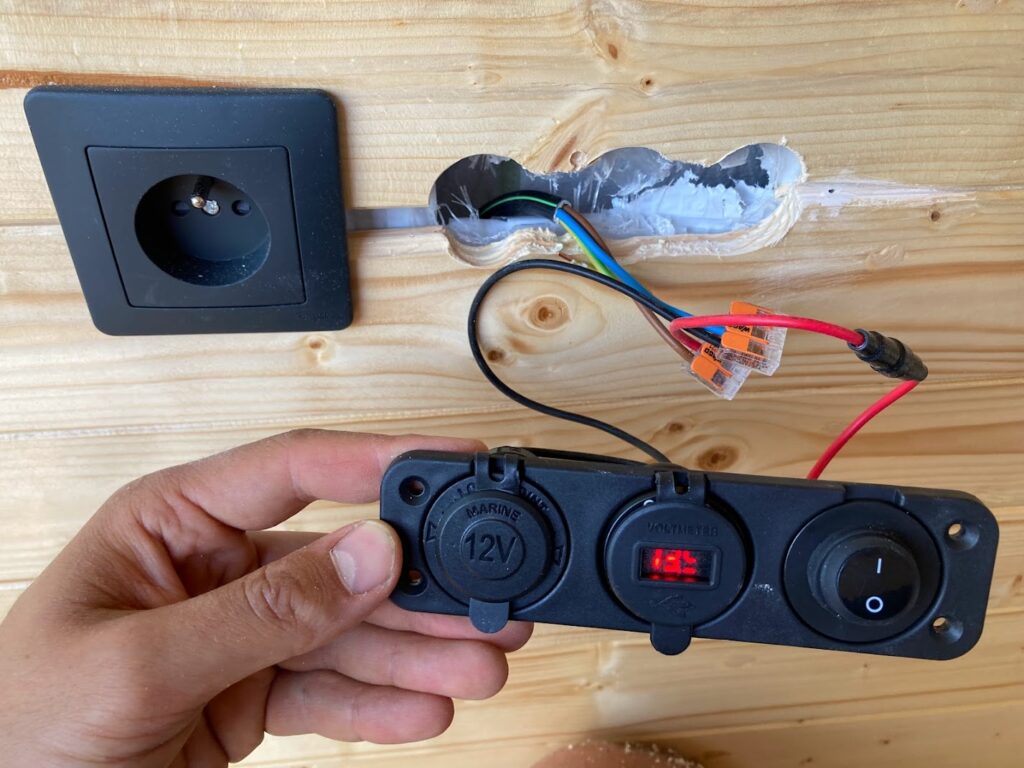

Zásuvky 12V + 220V

Nejdříve příprava.

12 V zásuvku jsme použili tuhle, odkaz zde. Po 2 měsících provozu jsme velmi spokojeni. 🙂

Zbylé 220V zásuvky budou již brzy zde:

MĚNIČ NAPĚTÍ DC/AC 12V / 230V

Zásuvky 220V jsou napájeny přes měnič napětí. AC/DC, který dal název kultovní kapele. 😉

Odkaz zde.

GPS pro obytné dodávky a karavany

V rámci GPS je asi tisíc možností, my jsme se na první pokus spálili. Přišel nefunkční zmetek čínské výroby. Odkaz zde.

Na podruhé jsme zkusili alternativu a GPS funguje – odkaz zde.

Jak na to? Do GPS musíte vložit SIM a připojit ji permanentně k nabíječce v autě, jinak vydrží jen pár dní.

Pomocí návodu pak přes sms zaslanou z vašeho mobilního telefonu spárujete GPS právě s Vaším mobilem, dalším sms příkazem pak vyvoláte polohu zařízení, přijde Vám prostě link s tečkou na mapě na google maps. Máme model GPS GF-10 a ukazuje to s přesností na 200 metrů. V evropském měřítku super, ale v lokálním nic moc.

Jeden známý nám doporučil pro přesné sledování Apple Air Tag odkaz zde. Zatím jsme nevyzkoušeli.

Krimpování rádia

V tomto odstavci můžete obdivovat, jak jsme se učili krimpovat. Ale pozor, rádio je funkční. Haha..

Díky za podporu! Vaši Denča a Jenda 🙂 Tým Mr Master – Půjčovna obytných dodávek.
